岩石取芯科技特点介绍：筒钻为环切破碎，钻进后形成12cm圆环破碎带，切削后筒内已破碎区域产生岩芯，岩芯呈柱状，在筒钻环向切削的阻碍下，岩芯内部裂缝进一步缩减，终将造成岩芯断裂。岩芯断裂后，通过钻杆筒体内台阶、齿座、内齿的卡滞以及钻渣的塞填作用，可堵住岩芯，将岩芯整体取出。

筒钻破碎后取芯成功，则不需要改换截齿捞沙斗将岩芯先粉碎成小块，再将钻渣捞出，可持续增加岩石工况钻进能力。

目前在取芯操作中，只要岩芯发生破裂，便能快速取出岩芯。在砾石节理不发育的状况下，筒钻钻进后，岩芯不脱落，是现在取芯的瓶颈。因此增加取芯概率，需从使岩芯发生断裂方面入手。

取芯提升方法：

1.选择小尺寸钻头进行取芯（推荐直径0.8m—1.5m），钻头外径越小，筒钻钻进后，形成的岩芯直径越小，岩芯越就会断裂。

2.增大筒体高度（推荐筒体高度1.8m—3.0m），筒体宽度越高，筒钻钻进后，形成的岩芯越高，岩芯越就会断裂。

3.增大对岩芯的载荷，可在筒钻内腔顶部焊接截齿，截齿破碎岩芯形成钻渣，钻渣将不断填充至岩芯与筒壁之间，此时旋挖钻机可利用钻头对岩芯施加更大的载荷，不断正反转钻头可将岩芯拧断。

4.在筒钻的底部、中部铆接三角筋板，在筒钻钻进时，对岩芯施加水平推力，使岩芯不断摆动，使岩芯断裂。

以上推荐的方式1、2、3能在牙轮筒钻、截齿筒钻上直接应用，筒钻破碎地层后能将岩芯直接取出。方法4使用在专用取芯钻头上，取芯钻头底部不安装切屑齿，在岩芯不开裂时，更换专用取芯钻头将岩芯掰断、取出。

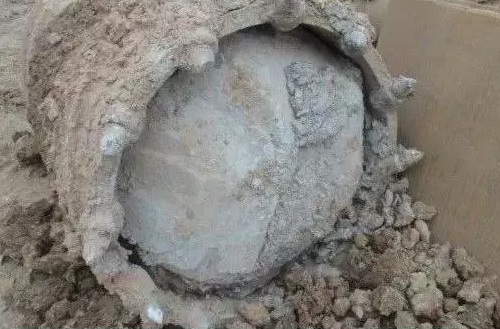

取芯效果：

旋挖钻机施工中采用专用取芯钻头取出的岩芯高度均在3m左右。
